圓錐破碎機發展到現在，種類繁多，有傳統的彈簧圓錐式破碎機，也有先進的經過改良的液壓圓錐破碎機、復合圓錐破碎機等，其中液壓圓錐破碎機又分為單缸圓錐破和多缸圓錐破，這些圓錐式破碎機盡管不停在改良發展，但是其工作原理大致是一樣的，以下詳細介紹圓錐式破碎機工作原理。

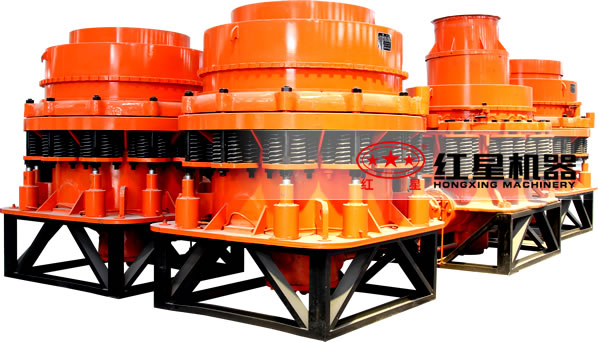

彈簧式圓錐破碎機

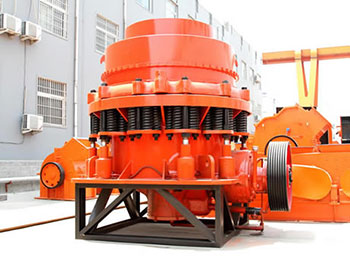

復合式圓錐破碎機（復合型圓錐破碎機）

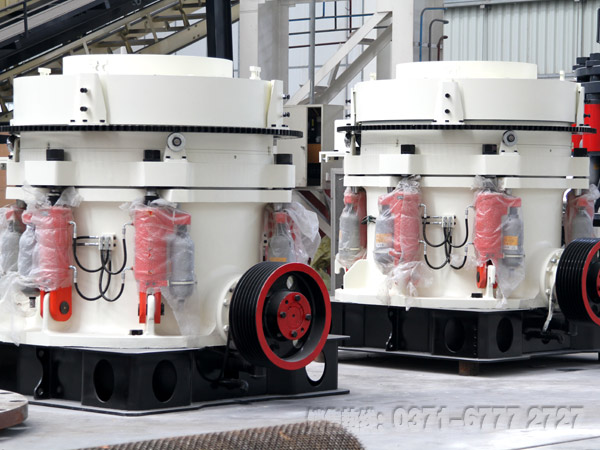

液壓圓錐破碎機（多缸液壓圓錐破）

1.圓錐破碎機動錐運行原理

圓錐破碎機動錐的上腔支撐在固定主軸上端的球面軸瓦上，其下腔套在偏心軸套的外面，其運動由偏心軸套直接帶動。當偏心軸套繞主軸旋轉時，動錐不僅隨偏心軸套繞機器的中心線做旋轉運動，而且還繞自己的軸線旋轉，該動錐是繞著其球面支承中心作空間旋擺運動的。動錐的軸線與主軸中心線相交于固定點，即球面中心點，其夾角為進動角。因此，動錐的運動可視為剛體繞定點的轉動，即由兩種運動組成，一是動錐繞機器中心線做旋轉運動的進動運動，一是動錐繞自己的軸線做旋轉運動的牽連運動。

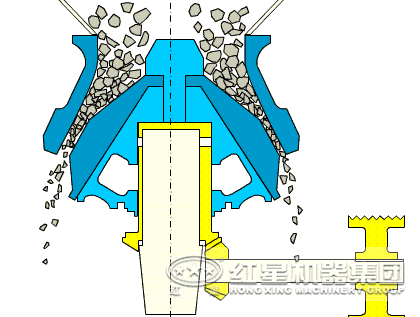

2.圓錐式破碎機整機運行原理

圓錐破碎機工作時，破碎機的水平軸由電機通過三角皮帶和皮帶輪來驅動，水平軸通過大、小齒輪帶動偏心套旋轉，破碎機圓錐軸在偏心套的作用下產生偏心距做旋擺運動,使得破碎壁表面時而靠近定錐表面,時而遠離定錐表面，從而使石料在破碎腔內不斷地受到擠壓、折斷和沖擊而破碎。破碎后的物料在自重的作用下從破碎機下部的排料口排出。

3.圓錐破碎機空載運行下原理

圓錐破碎機在空載運轉情形下，動錐自轉是由球面軸承給動錐的摩擦力矩和偏心軸套給動錐的摩擦力的數值決定的，哪個力矩大，則動錐即依此力矩的方向轉動。

4.圓錐式破碎機負載運轉下原理

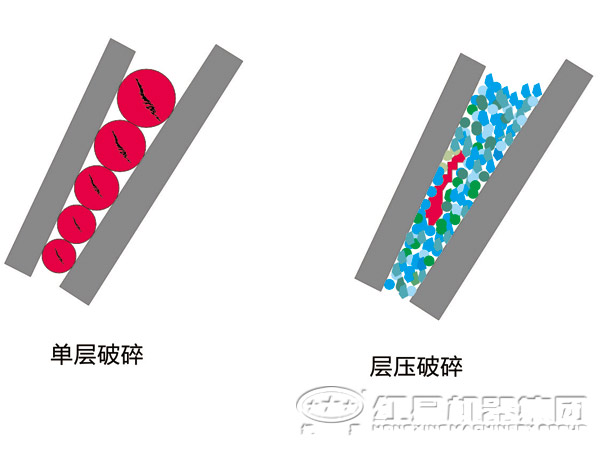

在有負載運轉情形下，石料對動錐錐面的摩擦力矩遠超過偏心軸套對動錐產生的摩擦力矩，此時動錐以其母線為順時軸沿料層作與偏心軸套回轉方向相反的滾動。動錐的這種自轉運動，可以使產品的粒度均勻、襯板磨損均勻。

更多圓錐式破碎機型號、圓錐式破碎機價格等信息可免費咨詢河南紅星機器。
